Описание
Тахогенератор ТГП-1 предназначен для преобразования частоты вращения вала в пропорциональное частоте выходные напряжение постоянного тока, которое используется для дистанционного измерения или индикации частоты вращения исполнительных механизмов и для выработки управляющих сигналов в системах автоматического регулирования.

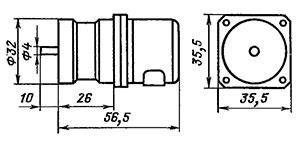

Рис.1. Габаритный чертеж тахогенератора ТГП-1
| Наименование | Кол-во |
| Тахогенератор ТГП-1 | 1 шт |
| Паспорт | 1 экз |
| Упаковка | 1 шт |
Принцип действия
Выходное напряжение тахогенератора используется для дистанционного измерения или индикации частоты вращения исполнительных механизмов и для выработки управляющих сигналов в системах автоматического регулирования.
Тахогенераторы постоянного тока бывают с возбуждением от постоянных магнитов и с электромагнитным возбуждением.
| Параметры | Значение |
| Крепление | за корпус |
| Режим работы | продолжительный |
| Номинальная частота вращения | 7000об/мин |
| Крутизна выходной характеристики | 5±1мВ/(об/мин) |
| Нелинейность изменения выходного напряжения | 0,8 % |
| Асимметрия выходного напряжения | 1% |
| Сопротивление RH | 3 кОм |
| Температурный коэффициент выходного напряжения | 0,1%/ºС |
| Момент трения статический | 20∙10-4Н∙м |
| Гарантийная наработка прибора | 500 часов |
| Масса | 0,5кг |
Эксплуатация
Оптимальными условиями для использования тахогенератора ТГП-1 являются:
- Температура окружающей среды - от -60°С до +70ºС;
- Относительная влажность воздуха при температуре 20°С - 98%;
- Вибрационные нагрузки:
- диапазон частот - 10Гц-200Гц;
- ускорение - 60м/с2;
- Ударные нагрузки - 120м/с2.
Гарантия
На Тахогенератор ТГП-1 действует гарантия от магазина сроком от 6 до 12 месяцев. Для уточнения информации по интересующему вас товару обратитесь к консультанту интернет-магазина «Своя Связь».
