Описание
Оптиметр горизонтальный ИКГ-1 предназначен для измерения наружных и внутренних линейных размеров методом сравнения измеряемого изделия с концевыми мерами, калибрами или деталями-образцами.
Исполнение
Оптиметр состоит из трех основных частей:
- автоколлимационная трубка с подвижным измерительным щупом;
- переставной упор с неподвижным измерительным щупом;
- горизонтальный штатив с предметным столиком.

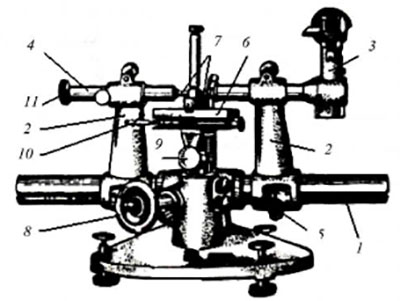

Рис.1. Чертеж оптиметра ИКГ-1, где:
1 - горизонтальный направляющий вал, 2 - кронштейн, 3 - трубка оптиметра, 4 - пиноль, 5 стопорные винты, 6 - предметный стол, 7 измерительные наконечники, 8 - маховик, 9 - винт, 10 - рычаг поворота, 11 - микрометрический винт
| Параметры | Значение |
| Наибольшая длина измеряемого изделия | 300 мм |
| Пределы измерения внутренних размеров | 13,5 - 150 мм |
| Цена деления шкалы | 0,001 мм |
| Расход шкалы | + 0,1 мм |
| Погрешность показаний при измерении наружных размеров | +0,0003 мм |
| Погрешность показаний при измерении внутренних размеров | ±0,001 мм |
| Габаритные размеры | 600х400х340 мм |
| Масса оптиметра горизонтальный ИКГ-1 | 40 кг |
Область применения
Оптиметр широко используется для измерения концевых плоскопараллельных мер длины (измерительных плиток), калибров, диаметров шариков, внутренних диаметров калибров и изделий и т. д.
