Блок БВМШ

Цена ():

15 200 ₽

ТК Деловые Линии - от 850 ₽

от 5 дней

Добавить в корзину

Наличие На складе

Артикул

12429

Вы можете оплатить следующими способами

Описание

Гарантия

Документация

Описание

Блок БВМШ маркировка 085.00.00.00 предназначен для осуществления выдержек времени в устройствах автоматики и телемеханики в схемах с исполнительным реле типа НМШ2-900.

Комплект поставки

Блок БВМШ - 1 шт,
Паспорт - 1 экз,
Упаковка - 1 шт.

Диапазон выдержки времени
Время выдержки, сек	Перемычки		Время выдержки, сек	Перемычки
Время выдержки, сек	I	II (III)	Время выдержки, сек	I	II (III)
2,8	72-51		8,5	72-71-53	51-52-73-31
3,7	72-31-52-73	51-53-71	9	72-71-53	51-52-73
4,0	72-73-52	51-53-71	10	72-53	51-52-73
4,5	72-73-52	51-53	11	72-31-53-73	51-52-71
5,0	72-52	51-53	12	72-73-53	51-52-71
6,0	72-31-52-53	51-73-71	13,5	72-71-53	51-52-31
7,0	72-52-73	51-71	15	72-3153	51-52
7,5	72-52-71	51-31	16	72-71-53	52-73
8,0	72-52		17,5	72-53	52-73
19	72-73-53	52-71	82	72-71	53-73
21	72-71-53	52-31	86	72-71	51-33
22,5	72-53		92	72-71	52-53
24	72-73-71	51-53-31	99	72-71	51-52
26,5	72-73	52-53-71	104	72-71
29	72-31-73	51-53	120	72-31	51-71
34	72-73	51-52, 53-71	128	72-31	52-71
37	72-73	52-53	134	72-31	51-52,53-71
38	72-71-73	51-52, 53-71	142	72-31	53-71
41	72-73	53-71	151	72-31	51-53, 71-73
44	72-73	51-52	171	72-31	51-73
46	72-71	52-73-31	180	72-31	52-73
51	72-73		190	72-31	53-73
56	72-71	51-73	208	72-31	52-53
63	72-71	52-73	220	72-31
71	72-71	51-52, 53-73

Эксплуатация

Вид климатического исполнения блока БВМШ У категории категория 2 по ГОСТ 15150 (для эксплуатации в диапазоне температур от минус 45 до плюс 65 °С).

Технические характеристики
Параметры	Значения
Электропитание	от источника питания постоянного тока номинальным напряжением 14 В и 24 В с допустимым отклонением от 10 до 30В
Постоянный ток, потребляемый блоком	не больше 0,2 А
Изоляция между токоведущими частями устройства и корпусом (винт крепления ручки выдерживает в течении 1 минуты эффективное напряжение переменного тока 500 В, частотой 50 Гц при мощности источника испытательного напряжения	не менее 0,5 кВ.А
Сопротивление изоляции токоведущих цепей устройства относительно корпуса (винт крепление ручки) при температуре окружающей среды +25°С и влажности 98%	не менее 40 МОм.
Габаритные размеры	200х87х112 мм
Масса	1,0

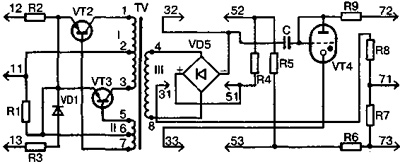

Рис.1. Электрическая принципиальная схема блока БВМШ

Гарантия

На Блок БВМШ действует гарантия от магазина сроком от 6 до 12 месяцев. Для уточнения информации по интересующему вас товару обратитесь к консультанту интернет-магазина «Своя Связь».
